분전삼 SIZE 선정기준 (참고용)

용량별 BUS-BAR 및 전선규격표

용량	BUS-BAR		전선규격
	MAIN	분기
30A	128×3T	128×2T	5.5SQ
50A	158×3T	158×2T	8~14SQ
60A	158×3T	158×2T	14SQ
75A	158×3T	158×3T	22SQ
100A	158×3T	158×3T	38SQ
125A×150A	208×4T	208×3T	60SQ
175A×225A	208×5T	208×4T
400A	258×8T	258×6T
600A	408×6T	408×6T
800A	408×8T	408×8T

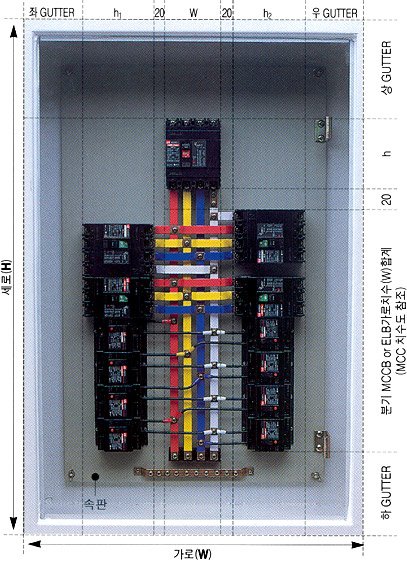

상하 GUTTER 간격

MAIN 용량별	33	53	103	203	403
상부 GUTTER	100	100	100~125	150~200	300
상부 GUTTER	100	100	100	100	150

좌·우 GUTTER 간격

분기최고용량별	33	53	103	203	403
간격	75~100	100	100	125~150	200

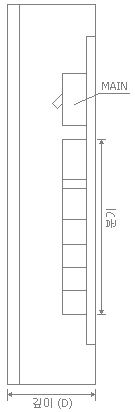

DEPTH(D)

MAIN 용량별	33	53	103	203	403
D	150	150	150	150	200

◾MAIN이 3P일 때 N상이 추가될 경우 MAIN-W는 4P의 치수로 계산한다.
가로, 세로 BOX 외경치수는 50㎜ 단위로 선정한다.
분전함 사이즈 = W×H×D
속판 사이즈 = (W-100)×(H-100)

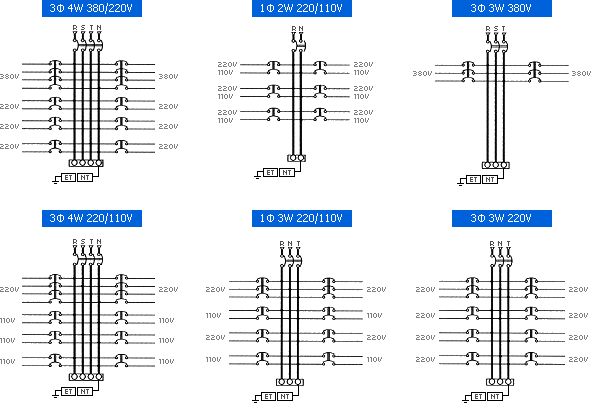

CONNECTION DIAGRAM (참고용)
